CADデータ提供サービス|提供素材でタイル提案をもっと魅力的に



「CADデータ提供サービス」とは、タイルパークで販売しているタイルのCADデータ標準割付図シームレス画像が無料でダウンロードできるサービスです。

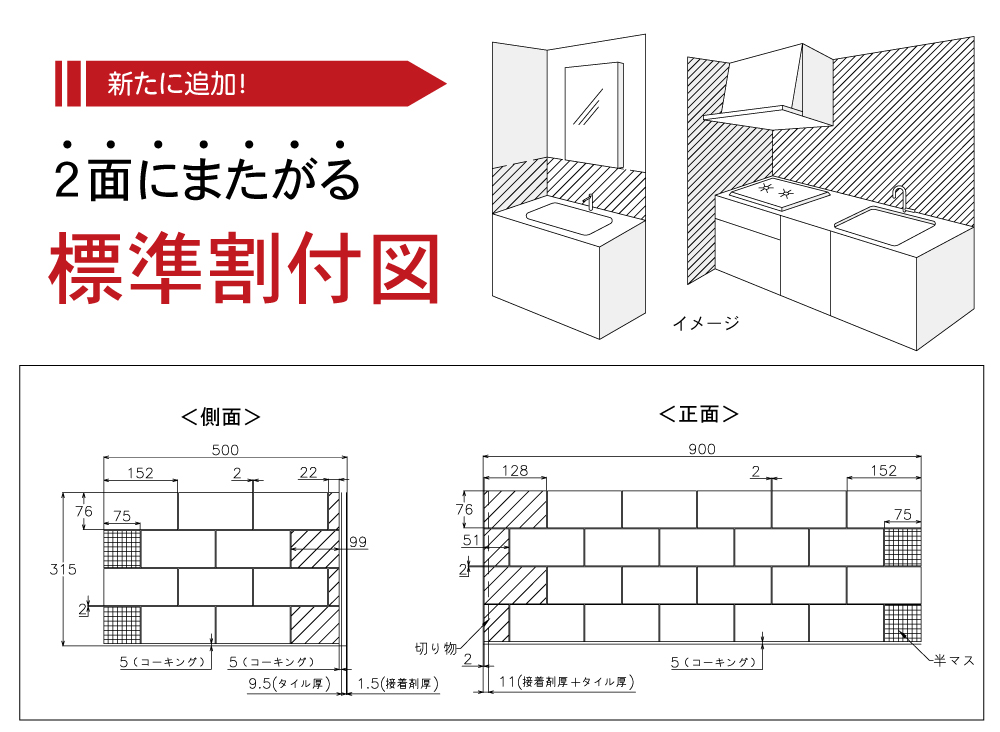

【新たな標準割付図を追加しました】
仕上りが直感的にイメージしやすい、広い面積の割付図
これまでは高さ300mm前後の割付図のみとなっておりましたが、さらに広い面でタイル貼りをおこなう場合の標準割付図を追加いたしました。
目地の取り方が仕上りの印象を左右するタイル張り。ぜひ標準割付図をタイル選びの参考情報としてご活用ください。
割付図はCADデータ提供サービスページからPDFファイルをダウンロードしてご覧ください。

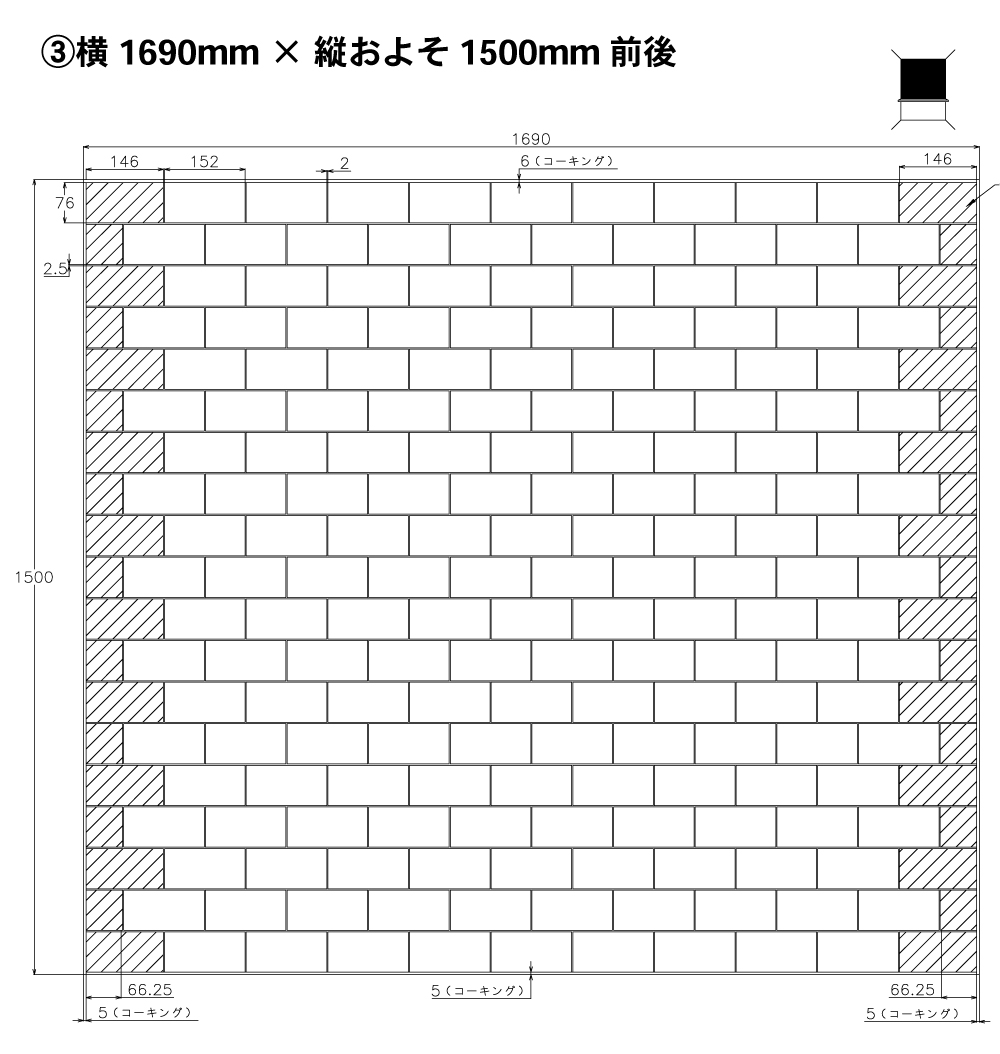

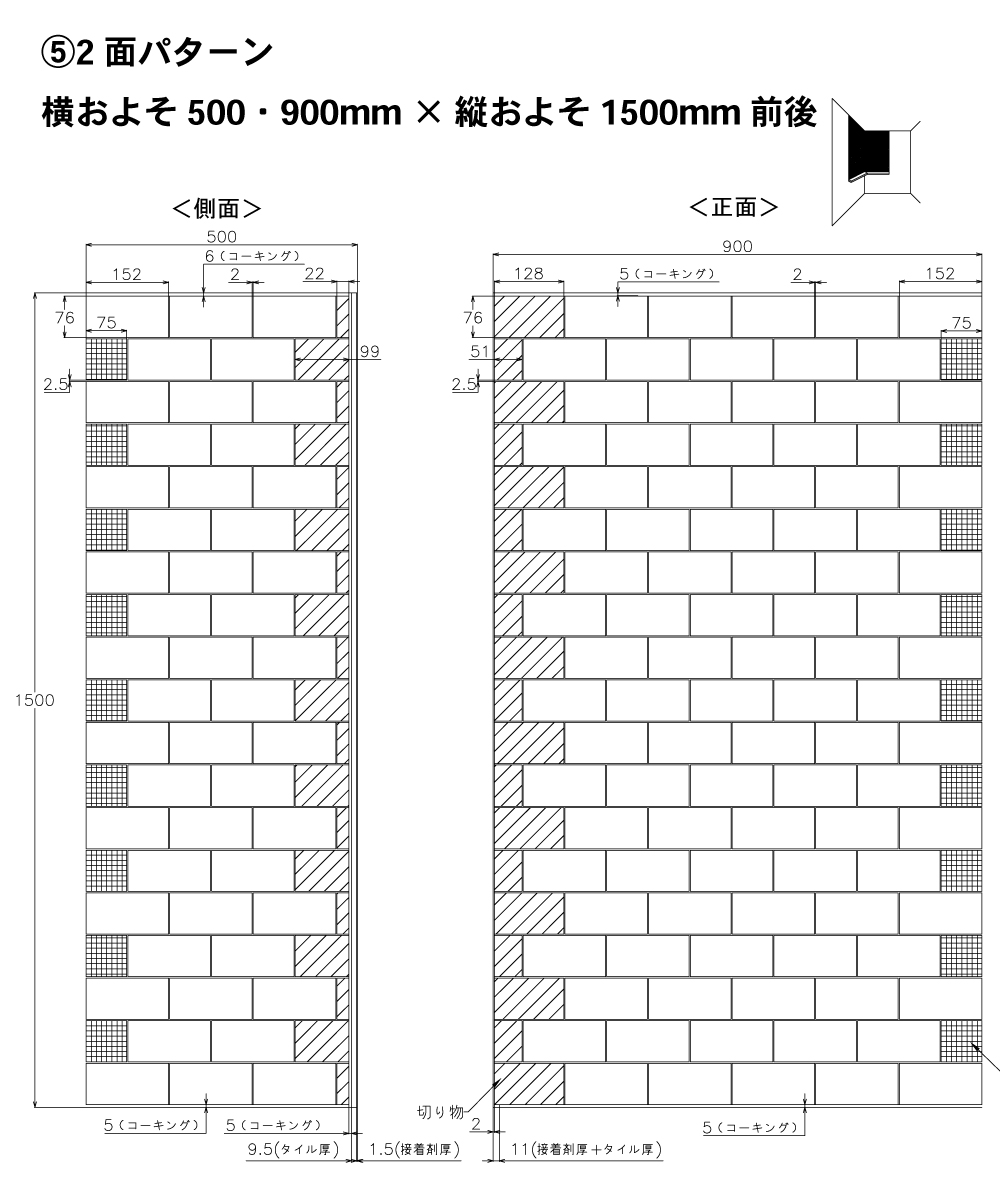

新たに追加された標準割付図

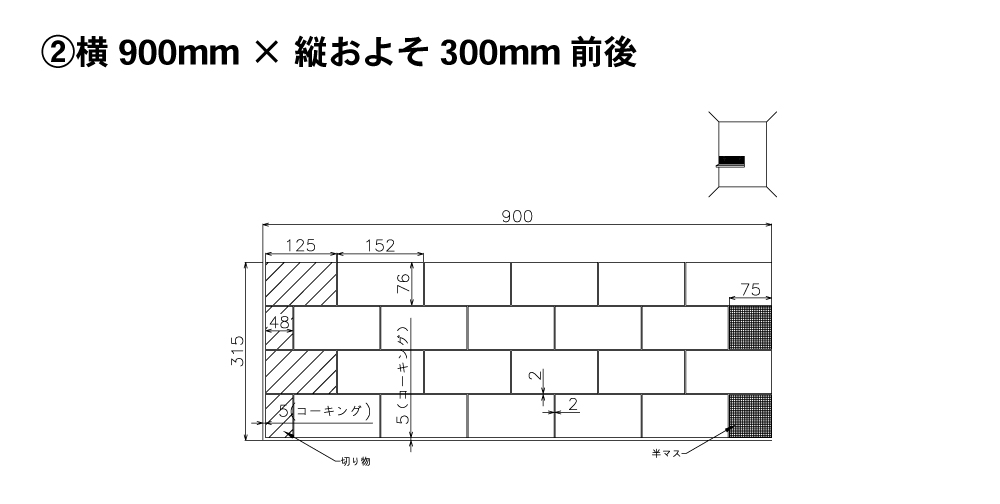

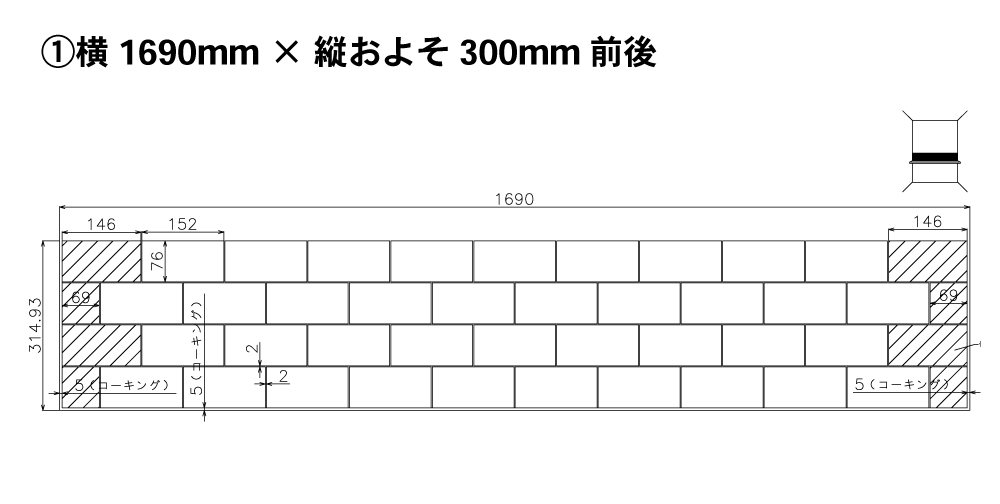

これまでの標準割付図








提供中のデータ種類

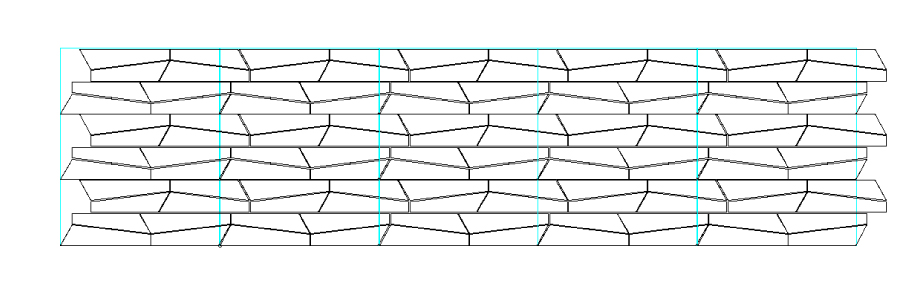

CADデータ(イメージ)

CADデータ
製品の形状や寸法がわかる平面図のDXFデータです。バラタイルは1枚、ユニットタイルは1シートで作成されていますので、CAD上でタイルの割付けを行う際にご活用ください。

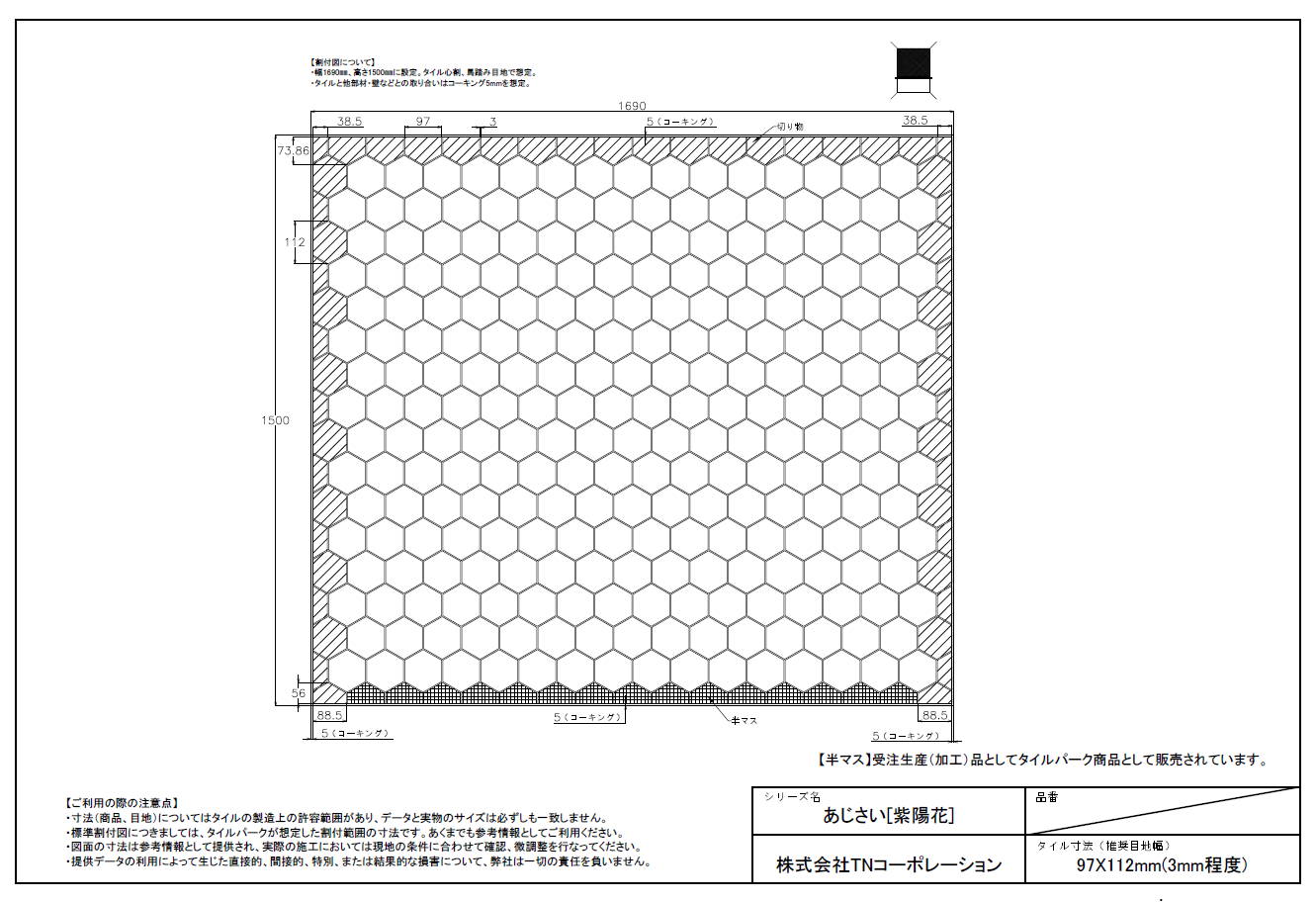

標準割付図(イメージ)

標準割付図
2025年2月7日
全面貼りの標準割付図を追加しました!

おもに洗面台を想定した寸法内にタイル割付けをおこなった参考図のPDFデータです。切りものの入り方や割り出しの位置、目地の参考に。

シームレス画像(イメージ)

シームレス画像


連続で並べることが出来る、タイルのJPEG画像です。イメージ図への落とし込みや、プレゼンのための資料作りにお役立てください。










「シームレス画像」とは





シームレス画像

シームレス(seamless)とは「継ぎ目のない」という意味で、一般的にシームレス画像というと連続で並べた時に継ぎ目なく繋がる画像のことを指しています。


タイルパークでは主に、四角形かつバラ単位で販売しているタイルは単体で、それ以外の形状のバラ販売タイルや、ユニットシートで販売しているタイル場合は、複数枚を予め並べた状態の画像でご用意しています。









シームレス画像の特徴


「レトロ」というシリーズでご説明したいと思います。ユニットシートの状態で販売していて、ランタンのようなユニークな形が特徴の商品です。


RETRO-PEARL
RETRO-PEARL
※実際の画像に黒い枠線はありません


上の画像が、実際にご提供しているシームレス画像です。これを連続で並べてみると・・・


RETRO-PEARL

タイルを敷き詰めたように連続させることができます。実際のタイル施工では、1シートやバラ1枚ではなく、ある程度の面積を敷き詰めることになるため、よりイメージが湧きやすくなりました。





シームレスじゃない画像との違い


RETRO-PEARL シームレスじゃない画像

同じレトロの画像です。ユニットが画像いっぱいに配置されていますが・・・


RETRO-PEARL シームレスじゃない画像を並べた様子

画像を隙間なく並べても、タイルを敷き詰めた様子にはなりません。ユニットとユニットの間に空いた大きな隙間を埋めようと思っても・・・


RETRO-PEARL シームレスじゃない画像を並べた様子

画像が重なってしまい、繋げることはできません。
(※画像の境目が分かるよう黒い枠線を入れています)





使い方色々、シームレス画像



打ち合わせやプロジェクトのプレゼン用資料の作成に


打ち合わせの様子

シートやタイル単体の画像よりもイメージが湧きやすく、オーナー様へ選定商品の魅力を伝えやすくなります。



空間パースに貼り付けるテクスチャとして


空間パース

実際に施工した様子を思い描きやすくなります。
(※画像タイルの実寸情報をシームレス画像と一緒に提供しております)














「割付TEプレカット」のご案内





割付TEプレカット




CADが無いから自分で割付けができない!
そんな方には、タイルパークの「割付TEプレカット」もぜひご検討ください。洗面台空間のタイル割付代行や、実際の購入時のプレカットがご利用いただけます。
